Akıllı kameraların görüntü kalitesini artırmak için HDR ayarları ve çoklu ISP (Image Signal Processor) sistemleri nasıl kurulur? Bu rehberde, sensör kalibrasyonundan gerçek zamanlı görüntü işleme ayarlarına kadar adım adım anlatıyoruz.
Görüntü Kalitesinde Yeni Çağ
Günümüzde akıllı kameralar yalnızca güvenlik amaçlı değil, aynı zamanda üretim hatlarında kalite kontrol, otonom sistemlerde çevre algısı ve içerik üretiminde profesyonel görüntü elde etmek için de kullanılıyor. Ancak bu cihazların sunduğu görüntü kalitesi büyük ölçüde ISP (Image Signal Processor) adı verilen işlemcilerin yapılandırmasına bağlı.
- Görüntü Kalitesinde Yeni Çağ
- ISP Yapısını Anlamak
- Çoklu ISP Kurulum Adımları
- Donanım bağlantısı:
- ISP firmware yüklemesi:
- Pozlama senkronizasyonu:
- Gamma ve ton ayarları:
- Merge işlemi:
- Kalibrasyon testi:
- HDR Kalibrasyonu Detayları
- Gerçek Zamanlı Görüntü Optimizasyonu
- Cihaz Uyumluluğu ve Yazılım Desteği
- Sık Yapılan Hatalar ve Çözüm Önerileri
Yeni nesil akıllı kameralar, tek bir ISP yerine çoklu ISP mimarisi ile çalışabiliyor. Bu yapı, birden fazla görüntü akışını aynı anda işleyerek HDR (High Dynamic Range) desteğini ve renk doğruluğunu üst seviyeye çıkarıyor. Fakat bu sistemlerin kurulumunda sensör kalibrasyonu, veri senkronizasyonu ve yazılım ayarlarının doğru yapılması kritik önem taşıyor.
ISP Yapısını Anlamak

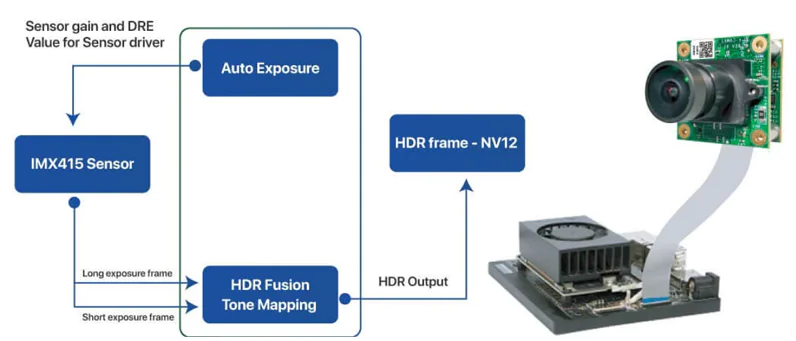

ISP, görüntü sensöründen gelen ham veriyi işleyerek parlaklık, renk, kontrast, beyaz dengesi ve gürültü azaltma gibi işlemleri yürütür. Çoklu ISP sistemlerinde ise birden fazla sensörden veya aynı sensörün farklı pozlama katmanlarından gelen görüntüler paralel işlenir.
Örnek yapı:
ISP0 → Düşük pozlama verisini işler (parlak alanlar için)
ISP1 → Yüksek pozlama verisini işler (gölge alanlar için)
ISP Merge Unit → İki görüntüyü HDR olarak birleştirir
Bu sistemin doğru çalışabilmesi için sensörlerin senkronizasyonu, piksel zamanlaması ve gamma eğrilerinin dikkatlice ayarlanması gerekir. Aksi durumda HDR efekti yerine “ghosting” denilen gölgelenmeler ortaya çıkar.
Çoklu ISP Kurulum Adımları
Donanım bağlantısı:
Kameranın CMOS veya CCD sensör çıkışları, her ISP kanalına ayrı hat üzerinden bağlanır. Yüksek hızlı MIPI veya LVDS bağlantıları tercih edilmelidir.
ISP firmware yüklemesi:
Her ISP için üreticinin sağladığı özel firmware dosyası yüklenir. Firmware sürümleri birbiriyle uyumlu olmalıdır.
Pozlama senkronizasyonu:
Sensör sürücü parametrelerinde “frame sync” sinyali aktif edilerek iki ISP’nin aynı kare süresinde çalışması sağlanır.
Gamma ve ton ayarları:
Her ISP, farklı pozlama değerine göre gamma eğrisi tanımlanmalıdır. Bu ayarlar genelde XML veya ini dosyalarında tutulur.
Merge işlemi:
HDR birleştirme modülü, iki ISP akışını tek karede birleştirir. Burada “weight map” değerleri (ağırlık haritaları) doğru tanımlanmalıdır.
Kalibrasyon testi:
Işık geçişleri, güneş altı ve gölge bölgelerinde canlı test yapılır. Ghosting, renk sapması veya parazit oluşuyorsa gamma, black level ve white balance ayarları yeniden düzenlenir.
HDR Kalibrasyonu Detayları
HDR sisteminde en önemli nokta, sensörlerin dinamik aralığının doğru ölçülmesidir. Dinamik aralık, en karanlık ve en parlak noktalar arasındaki farkı belirler.
Kalibrasyon sırasında şu parametreler göz önünde bulundurulmalıdır:
Exposure Ratio: İki ISP arasındaki pozlama fark oranı (ideal değer genellikle 8:1 civarındadır).
Black Level Compensation: Karanlık bölgelerde sensör taban gürültüsünü sıfırlamak için kullanılır.
White Clip Limit: Aşırı parlak bölgelerde detay kaybını önlemek için beyaz tavan değeri ayarlanır.
Gain Offset: Analog kazanç farkını minimize etmek için sinyal eşitlemesi yapılır.
Kalibrasyon tamamlandığında, sistem yüksek kontrastlı sahnelerde bile detayları koruyarak doğal bir görüntü üretir.
Gerçek Zamanlı Görüntü Optimizasyonu
Modern akıllı kameralar, yalnızca sabit ISP ayarlarıyla çalışmaz. Bazı sistemlerde AI destekli otomatik optimizasyon katmanları da bulunur. Ancak burada amaç yapay zekâya yüklenmek değil, donanımın kapasitesini en verimli şekilde kullanmaktır.
Gerçek zamanlı optimizasyon için:
Adaptive Tone Mapping aktif edilmelidir. Bu sayede görüntü sahneye göre dinamik kontrast kazancı sağlar.
Dynamic Noise Reduction özelliği düşük ışıkta devreye girer, ancak hareketli sahnelerde “motion blur” etkisi yaratabilir.
Color Temperature Tracking özelliği, sahneye göre beyaz dengesini dinamik olarak düzeltir.
Bu parametreler, kamera arayüzünde genellikle “Advanced ISP Settings” menüsünde bulunur.

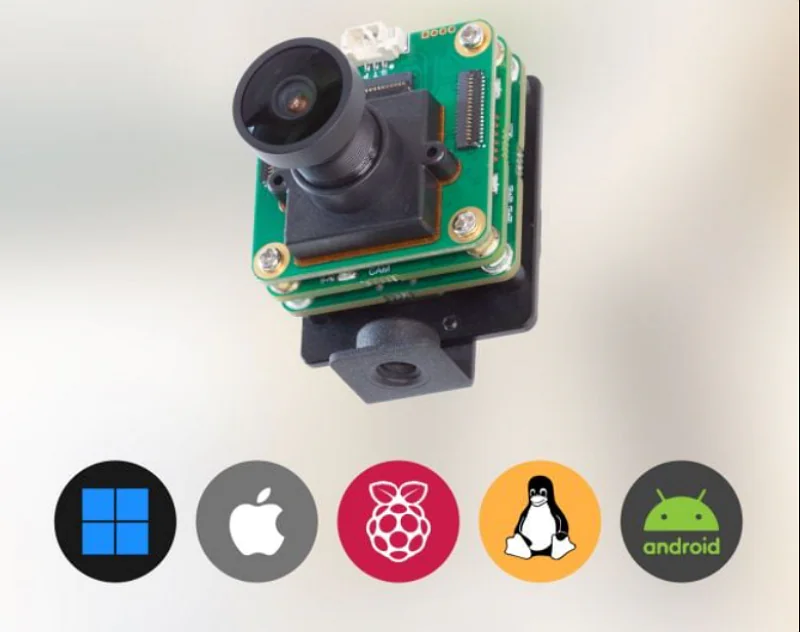

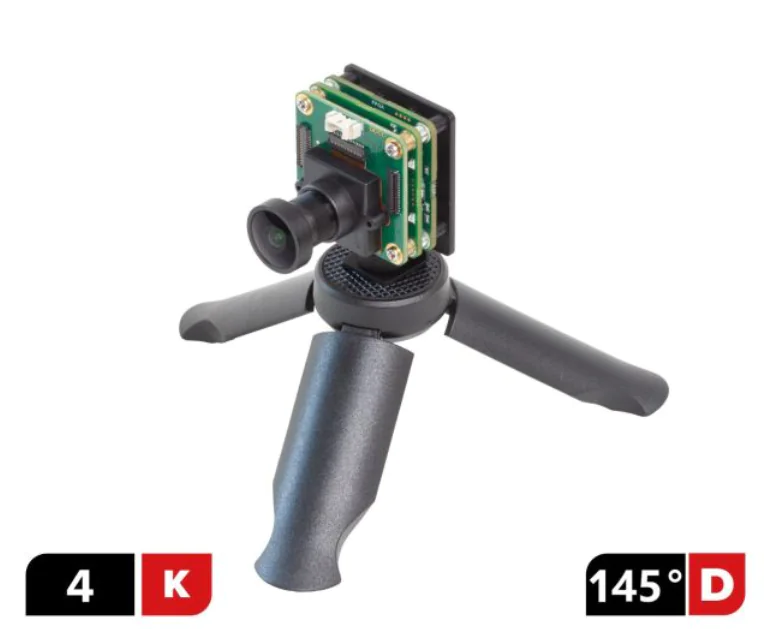

Cihaz Uyumluluğu ve Yazılım Desteği
Çoklu ISP / HDR sistemleri genellikle endüstriyel veya profesyonel akıllı kamera markalarında görülür.
Uyumlu cihaz örnekleri:
Ambarella A12 / A13 tabanlı kameralar
HiSilicon Hi3559 veya Hi3519 serisi işlemciler
NVIDIA Jetson tabanlı gömülü görüntü sistemleri
Bu cihazlarda SDK (Software Development Kit) veya ISP Tool yazılımı üzerinden ayarlamalar yapılır.
Firmware güncellemeleri sırasında kalibrasyon dosyalarının yedeklenmesi gerekir, aksi halde tüm renk profilleri sıfırlanır.
Sık Yapılan Hatalar ve Çözüm Önerileri
Sorun: HDR modunda gölgelenme (ghosting)
Çözüm: Frame sync sinyali ve exposure ratio yeniden ayarlanmalı.
Sorun: Renk tonları doğal değil
Çözüm: Gamma eğrisi ve white balance LUT tablosu yeniden oluşturulmalı.
Sorun: Gürültü artışı
Çözüm: Gain değerleri çok yüksek; sensör kazanç seviyesi düşürülmeli.
Çoklu ISP ve HDR kombinasyonu, akıllı kamera teknolojisinin en kritik ilerlemelerinden biridir. Doğru kurulum yapıldığında, tek bir sensörün sınırlarını aşarak insan gözüne en yakın dinamik aralığı elde etmek mümkündür.
Bu süreç dikkatli donanım montajı, yazılım kalibrasyonu ve test aşamalarını gerektirir. Özellikle üretim, güvenlik ve otomasyon alanlarında çalışan kullanıcılar için bu rehber, sistemden maksimum performansı almanın temel adımlarını sunar.
